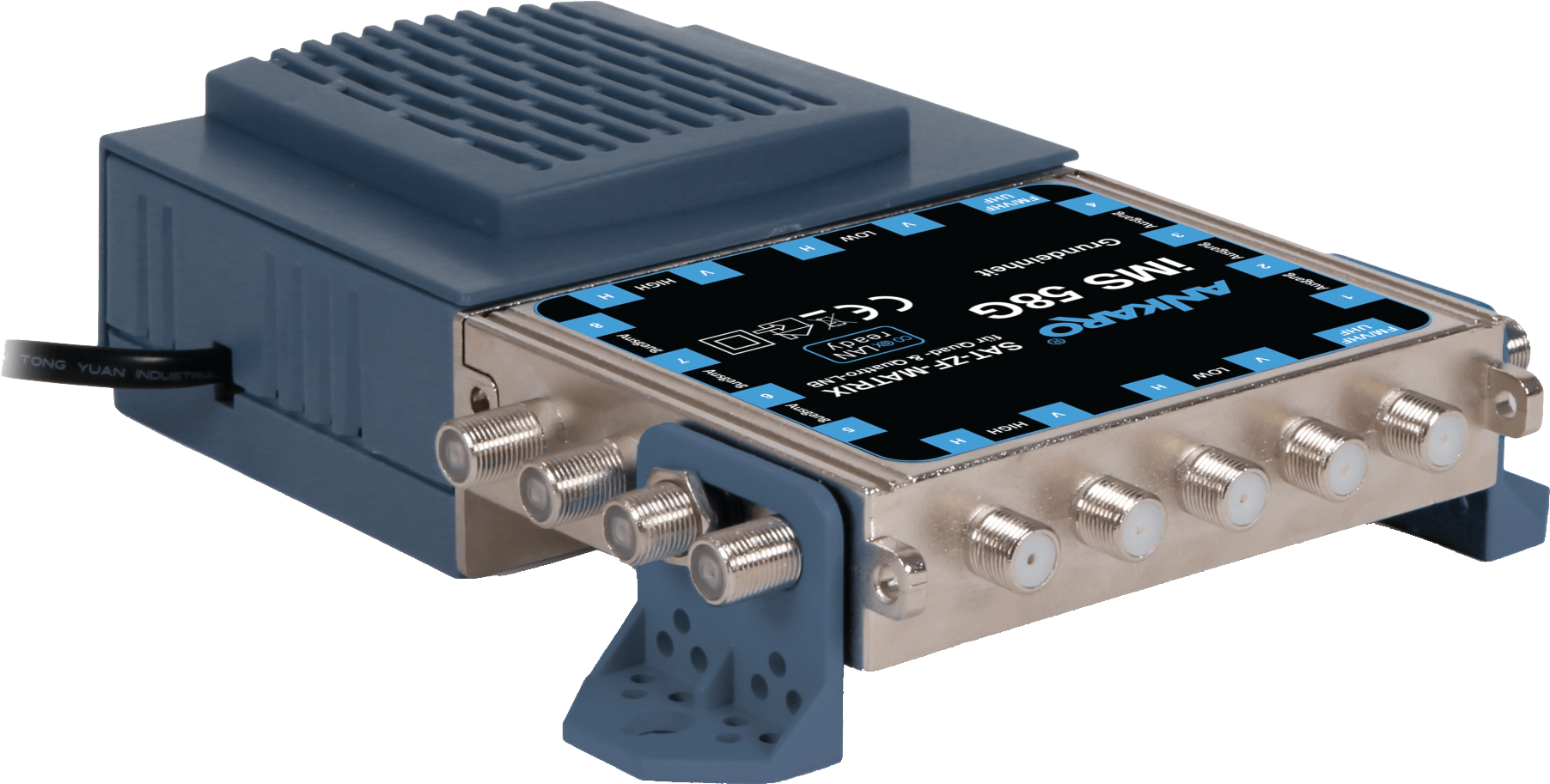

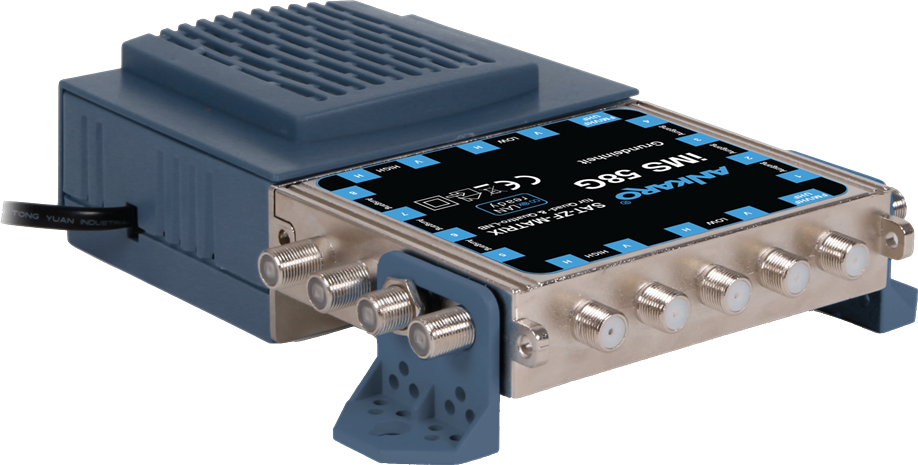

Ankaro iMS 58G - Grundeinheit

Das erweiterbare Multischaltersystem

Das Multischalter-System besteht aus der Basiseinheit iMS 58G, mit 5 Eingängen, 8 Ausgängen und angeflanschtem Schaltnetzteil. Der terrestrische Eingang ist aktiv. Die Erweiterungseinheiten iMS 54E oder iMS 58E verfügen wiederum jeweils über 5 Eingänge und 4 bzw. 8 Ausgängen. Die Elektronik ist in einem stabilen Gussgehäuse untergebracht. Diese lassen sich auf einfachste Weise zusammenstecken und mit 2 Schrauben, an den Seiten, mechanisch arretieren. Somit lässt sich mit 1 Basiseinheit und 6 Erweiterungseinheiten bis zu 32 Teilnehmer versorgen. Das in der Basiseinheit integrierte Schaltnetzteil verfügt über eine elektronisch integrierte QUAD-LNC Funktion mit 14/18V und 22 KHz. Das Schaltnetzteil iMS NT kann sehr leicht von der Basiseinheit getrennt werden. Dies ist im Servicefall (z.B. Zerstörung des Netzteils iMS NT durch Blitzeinschlag) ein großer Vorteil. Die Multischaltereinheit muss eben nicht komplett demontiert werden. Man tauscht nur das Netzteil aus und ist fertig. Gleiches gilt natürlich auch für die Basiseinheit und die Erweiterungseinheiten. Trotz der erheblicher Reduzierung der Produktvielfalt, die sich auf nur noch 3 Geräte beschränkt, kann dennoch eine Vielzahl von Multischaltern konfiguriert werden (5/8, 5/12, 5/16, 5/20, 5/24, 5/28, 5/32). Trotz der enormen Flexibilität reduziert sich die Lagerhaltung um bis zu 75 %, auf nur 3 Bauteile. Darüber hinaus lässt sich das System auch jederzeit, auch nachträglich, erweitern und damit den Kundenwünschen anpassen. Die sehr hochwertige Elektronik erlaubt die kleine Bauform bei hervorragenden technischen Parametern. Auch Dämpfungsverluste an den Übergängen konnten durch die sehr hochwertige und aufwendige Elektronik völlig ausgeschlossen werden. Die Terrestrik dieser Serie ist aktiv. Der Rückkanal ist passiv.

Der iMS 58G ist nicht einfach nur ein MultiSchalter. Er ist einfach in allem besser. Einfacher und kompakter, aber deutlich stabiler. Leistungsstark, aber unglaublich flexibel. Sein funktionales Gehäuse aus Druckguss ermöglicht die nahtlose Integration weiterer Einheiten. So entsteht ein durchgehend integriertes Produkt, in dem sämtliche Installations- Anforderungen perfekt mit der Hardware zusammenarbeiten - für eine neue MultiSchalter Generation, die nach allen Maßstäben besser ist.

Erweiterbar durch Erweiterungskaskaden:
iMS 54E, iMS 58E, dCSS 5124E

• Anzahl der Eingänge SAT/IF : 4 (F) Terr. 1 (F)
• Receiver-/Teilnehmerausgänge : 8 (F)
• Terr. Verstärker : 88-790 MHz Ja
• SAT Verstärker : 950-2150 MHz Ja
• Schaltspannung LNB : 14,5 - 15,5 V-DC
• Frequenzbereich:
  SAT/IF 950 -2150 MHz
  Terr. 88 -790 MHz
• Dämpfung Rückkanal 5 - 65 MHz -2 dB
• Dämpfung Stamm : Teilnehmerausgang:
  SAT/IF @ 950 MHz + 0 dB @ 2150 MHz + 4 dB
• Dämpfung Stamm : Terrestrisch 88-790 MHz +17 - +21 dB
• Dämpfung Stamm : Rückkanal - 2 dB
• Max. Eingangspegel : SAT/IF 95 dBµV
• Max. Ausgangspegel : SAT/IF 99 dBµV
• Rückflussdämpfung : > 12 dB
• Entkopplung : > 30 dB
• Schirmungsmass : Klasse-A tauglich > 90 dB
• Max. Stromverbrauch : 20 mA
• Quad-tauglich : 14V / 14V 22Khz / 18 V / 18V 22Khz
• Temp.Bereich : -20 °C - +65 °C/ trockene Innenräume

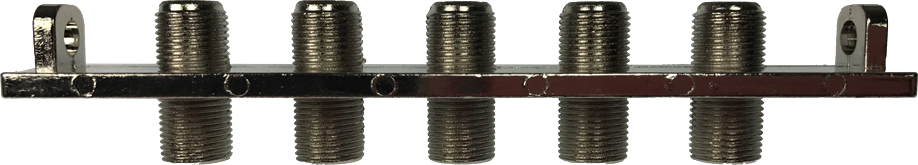

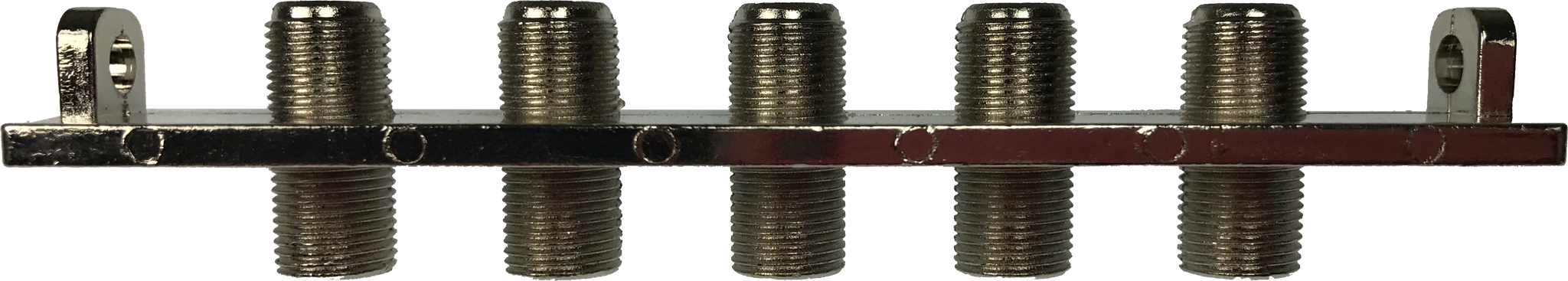

Ankaro iMS FF - Verbindungsbrücke

Kaskadenadapter zur Integration in einer Etagenmontage (Kabelverbindung).
